iSCSI Manager

iSCSI Manager —— NAS는 가상화된 확장 스토리지로 널리 사용됩니다. TerraMaster iSCSI Manager는 TNAS에서 여러 iSCSI 타겟 및 LUN을 생성하고, 용량, 권한, 연결을 사용자 정의하여 다양한 가상화 환경에서 스토리지 요구를 충족시킬 수 있습니다.

iSCSI —— 네트워크 프로토콜을 기반으로 한 스토리지 네트워크 표준으로, 많은 데이터 스토리지 장치를 연결하는 데 적합합니다. iSCSI는 IP 네트워크에서 SCSI 명령을 실행하여 LAN(Local Area Network) 및 WAN(Wide Area Network)에서 데이터를 전송할 수 있습니다. iSCSI를 통해 클라이언트 컴퓨터의 운영 체제는 스토리지 서버의 공간을 로컬 하드 드라이브로 인식합니다. 실제로, 해당 하드 드라이브에 전송되는 데이터는 네트워크를 통해 스토리지 서버로 전송됩니다.

iSCSI 타겟 및 iSCSI LUN —— SCSI 용어에서 LUN(논리 단위 번호)은 개별적으로 주소 지정 가능한 SCSI 논리 장치를 나타내며, 이는 SCSI 물리적 장치(Target)의 일부입니다. iSCSI 환경은 SCSI 하드 드라이브에 연결되는 것처럼 작동합니다. iSCSI 타겟은 연결 인터페이스와 같으며, LUN은 실제로 번호가 매겨진 하드 드라이브입니다. iSCSI 이니시에이터(클라이언트)가 iSCSI 타겟에 연결되면 해당 타겟에 매핑된 모든 LUN이 클라이언트의 운영 체제에 연결됩니다. 이니시에이터는 이러한 iSCSI LUN에서 SCSI 또는 IDE 하드 드라이브처럼 파일 시스템을 생성하고 관리할 수 있습니다.

요구사항 및 호환성​

  • TOS 버전：5.0 이상.

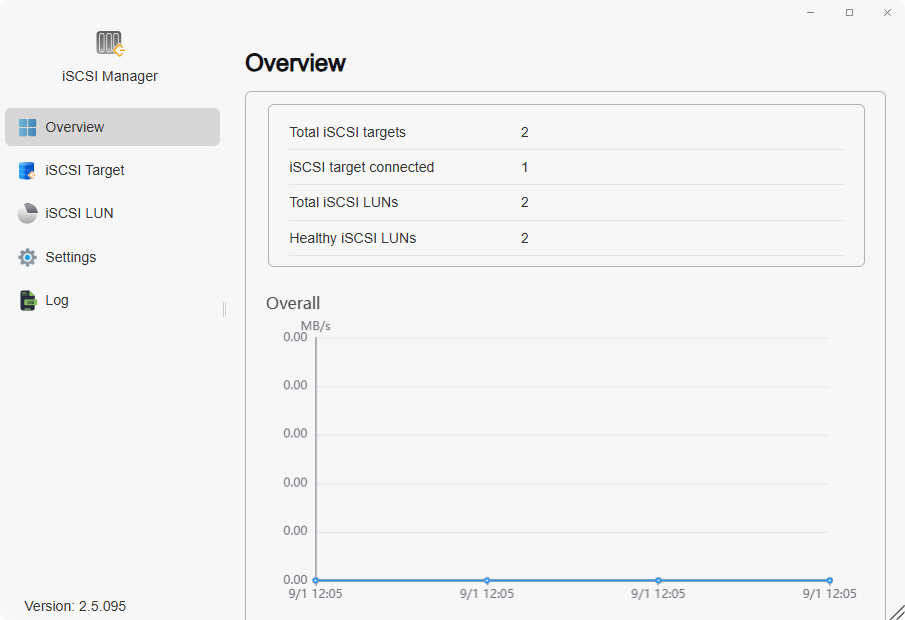

개요​

총 iSCSI 타겟 수, 연결된 iSCSI 타겟 수, iSCSI LUN 총 수 및 건강한 iSCSI LUN 수와 같은 중요한 요소의 수를 표시합니다.

APPhelp_iSCSI_001

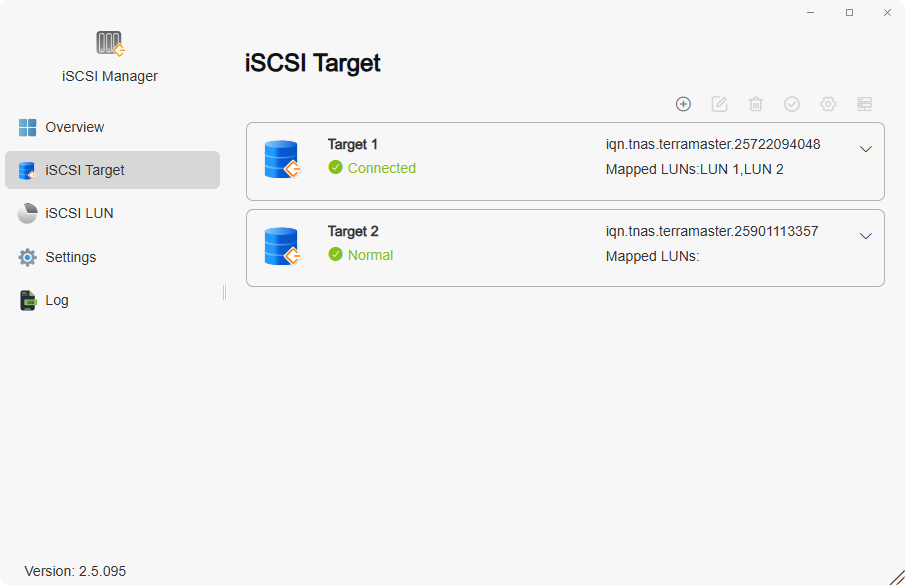

iSCSI 타겟​

이 섹션에서는 iSCSI 타겟을 생성하고 관리할 수 있습니다.

APPhelp_iSCSI_002

iSCSI 타겟 생성​

  1. 생성을 클릭합니다.
  2. 타겟의 정보(이름, IQN, CHAP 암호 인증 활성화 여부)를 입력합니다. "다음"을 클릭합니다.
  3. 고급 설정에서 CRC/체크섬 및 다중 연결 허용을 활성화합니다. "다음"을 클릭합니다.
  4. 모든 구성이 정확한지 확인하고 "확인"을 클릭합니다.
용어 설명
  1. IQN: IQN(iSCSI Qualified Name)은 타겟의 고유 이름 세트입니다. 이 이름은 다른 서버의 타겟 IQN과 충돌할 수 없습니다. IQN은 128자 미만이어야 하며, 대소문자를 구분하지 않는 문자, 숫자, 콜론, 하이픈, 점을 포함할 수 있습니다. 표준 형식을 사용하여 명명하는 것을 권장합니다: iqn.[도메인]:[장치 식별자], 예: iqn.tnas.terramaster.24504184153
  2. 상호 CHAP 암호 인증: 상호 CHAP에서 클라이언트 및 서버는 서로 인증합니다. 클라이언트 인증에 사용되는 CHAP 암호는 서버의 인증 구성에 사용할 수 없으며, 서버 인증에 사용되는 CHAP 암호는 클라이언트의 인증 구성에 사용할 수 없습니다.(NAS에서 CHAP 암호 인증이 활성화된 경우, iSCSI 이니시에이터의 검색 프로세스가 실패할 수 있습니다. 먼저 검색을 완료한 후, CHAP 암호 인증을 활성화하고 타겟에 연결하십시오. 또는 IP 및 IQN을 사용하여 타겟에 연결할 수 있습니다.)
  3. CRC/체크섬: CRC 체크섬을 활성화하면 데이터 전송 시 오류 발생 여부를 확인할 수 있습니다.
  4. 다중 연결 허용: 다중 연결을 허용하면 여러 이니시에이터가 동일한 타겟에 동시에 연결할 수 있습니다. 파일 손상 또는 예기치 않은 데이터 손실을 방지하기 위해, 이 기능을 사용할 때 파일 공유 시스템 또는 클러스터 시스템을 사용하실 것을 강력히 권장합니다. 예를 들어, VMware Virtual Machine File System(VMFS) 및 Oracle Cluster File System(OCFS) 아래에서 이 기능을 사용할 수 있습니다.

iSCSI 타겟 관리​

  • 편집：iSCSI 타겟을 선택하고 이 버튼을 클릭하여 타겟을 편집할 수 있습니다.
  • 삭제：iSCSI 타겟을 선택하고 이 버튼을 클릭하여 타겟을 삭제할 수 있습니다.
  • 비활성화/활성화：iSCSI 타겟을 선택하고 이 버튼을 클릭하여 타겟을 비활성화/활성화할 수 있습니다.
  • 설정：iSCSI 타겟을 선택하고 이 버튼을 클릭하여 타겟에 액세스할 수 있는 네트워크 인터페이스를 설정할 수 있습니다.
  • 매핑：iSCSI 타겟을 선택하고 이 버튼을 클릭하여 타겟에 매핑된 LUN을 선택할 수 있습니다.

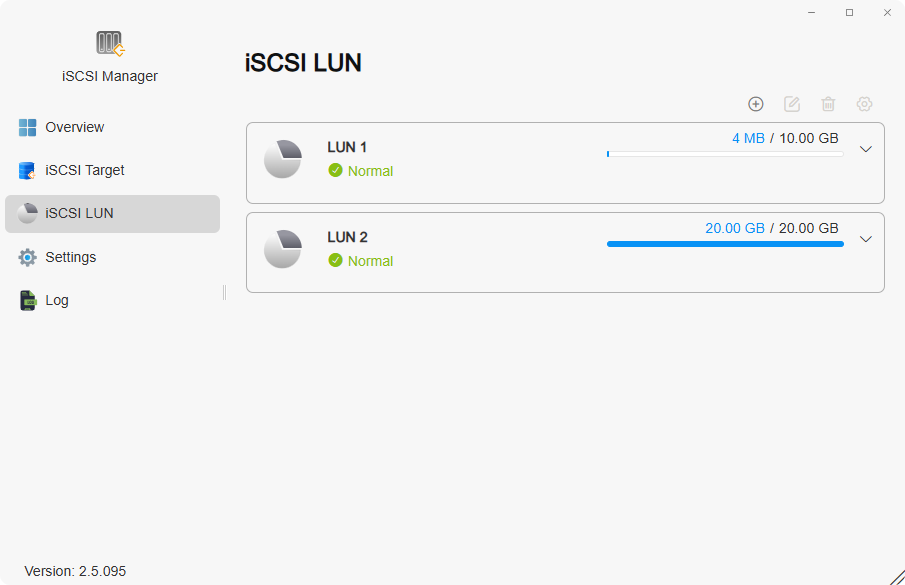

iSCSI LUN​

이 섹션에서는 iSCSI LUN을 생성하고 관리할 수 있습니다.

APPhelp_iSCSI_003

iSCSI LUN 생성​

  1. 생성을 클릭합니다.
  2. LUN의 속성을 설정합니다: 이름, 위치, 용량, 공간 할당 및 매핑할 iSCSI 타겟을 포함합니다. "다음"을 클릭합니다.
  3. 호스트 및 이니시에이터의 액세스 권한을 설정합니다. "다음"을 클릭합니다.
  4. 모든 구성이 정확한지 확인하고 "확인"을 클릭합니다.
용어 설명
  1. Thick Provisioning: LUN 생성 시 하드 디스크에서 저장 용량을 미리 할당하는 스토리지 할당 유형입니다. 저장 공간이 초기 할당되어 있어 시스템 지연이 줄어듭니다. TNAS가 더 높은 성능의 iSCSI 서비스를 제공해야 하는 경우, Thick Provisioned LUN 을 사용하여 더 나은 성능을 얻을 수 있습니다.
  2. Thin Provisioning: 필요에 따라 공간을 할당하며 스냅샷 기술을 지원합니다. Thin Provisioned LUN 은 더 유연한 공간 할당 솔루션을 제공합니다. LUN의 공간이 실제로 사용될 때만 TNAS의 저장 공간을 차지합니다.

iSCSI LUN 관리​

  • 편집：iSCSI LUN 항목을 편집합니다.
  • 삭제：iSCSI LUN 항목을 삭제합니다.
  • 설정："FUA 및 동기화 캐시 SCSI 명령 지원, I/O 정책"을 설정합니다.
주의
  1. 하나의 iSCSI 타겟에는 하나 이상의 iSCSI LUN 이 있을 수 있습니다.
  2. iSCSI LUN 이 생성된 후에는 LUN의 용량을 편집할 수 있으며, 용량은 증가할 수 있지만 감소할 수는 없습니다.

설정​

  • 포트：기본 포트는 3260입니다.
  • iSNS：iSNS(인터넷 스토리지 이름 서비스)는 중앙 집중식 관리 메커니즘을 제공합니다. 모든 iSCSI 타겟을 iSNS 서버에 등록할 수 있습니다. iSNS를 활성화하고 iSNS 서버의 IP 주소를 입력한 후 "적용"을 클릭합니다.
  • I/O 큐 깊이：기본값은 128이며, 필요에 따라 모든 타겟의 I/O 큐 깊이를 변경할 수 있습니다.
  • 저용량 보호：스토리지 공간이 거의 다 차면, 계속해서 데이터를 기록할 경우 파일 시스템 손상이 발생할 수 있습니다. 저용량 보호를 활성화하면, 계속해서 데이터를 기록하는 LUN이 자동으로 언마운트됩니다.
